HDMI 2.0 vs 2.1 物理层测试差异对比

自2017年HDMI 2.1规范发布以来，超高清视频传输进入了48Gbps时代。然而，许多硬件工程师在从HDMI 2.0过渡到2.1时，发现原有的物理层测试方法、设备要求和判定标准发生了根本性变化。

一、传输模式的根本变革：TMDS → FRL

测试影响：FRL模式下没有专用时钟通道，接收端必须通过CDR（时钟数据恢复）从数据中提取时钟，因此抖动容限、时钟恢复环路带宽成为全新测试项目。同时，FRL支持3或4通道模式（4通道用于48Gbps），测试时需要分别验证不同通道配置。

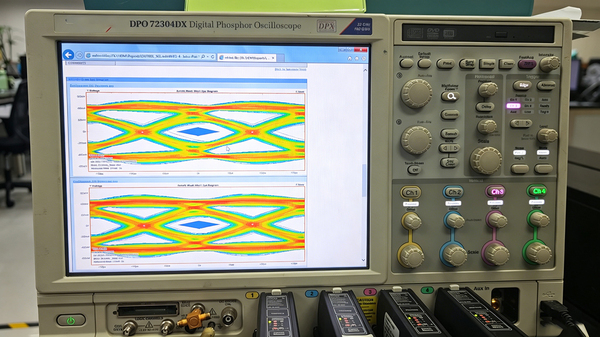

二、眼图测试差异：模板与余量

关键差异：HDMI 2.0 的眼图模板与像素时钟频率绑定（如1080p@60Hz使用148.5MHz时钟），而FRL模式下所有通道运行在固定链路速率（3/6/8/10/12Gbps），与视频分辨率解耦。这意味着测试时需要针对每个FRL速率分别评估眼图，且12Gbps下的眼图裕量极小，对示波器的本底噪声和垂直分辨率提出极高要求（推荐使用≥25GHz带宽示波器）。

三、抖动测试：从TJ/DJ分解到时钟恢复依赖性

实测差异：使用相同示波器测试同一器件在HDMI 2.0和2.1模式下的抖动，数值可能相差2~3倍。原因在于HDMI 2.1的时钟恢复环路对低频抖动（< 100kHz）抑制能力强，但会放大高频抖动（> 10MHz）。因此在FRL测试中，必须指定CDR环路带宽（通常为1MHz或10MHz），并测量抖动频谱分布。

四、电气参数与测试设置差异

测试设置注意：HDMI 2.1 引入 FRL Link Training 过程，源端和接收端通过协商确定通道数、速率、去加重和均衡器参数。因此物理层测试必须模拟完整的Link Training流程，使用支持FRL训练协议的夹具或分析仪，而不能像HDMI 2.0那样直接注入固定码型。

五、测试设备与夹具的升级要求

成本提示：从2.0升级到2.1完整测试能力，示波器和夹具的投入可能增加3~5倍。对于第三方检测机构，这是需要明确向客户说明的价值点——并非所有标称“HDMI测试”的实验室都具备真正的2.1 FRL测试能力。

六、总结

HDMI 2.1并非简单的带宽升级，而是物理层传输架构的彻底革新。测试人员应摒弃“点外卖式”的模板测试思维，深入理解时钟恢复、均衡、链路训练等底层机制，方能准确诊断FRL信号完整性问题。对于仍在使用HDMI 2.0测试方案的实验室，若承接2.1产品测试，务必提前确认设备是否满足FRL 12Gbps眼图裕量分析的最低要求。

优尔鸿信检测信号完整性实验室，配备泰克DPO77002SX（70GHz）及HDMI2.1 FRL完整测试套件，提供高速信号HDMI测试与整改服务。
