按键寿命测试常见失败模式及标准判定依据

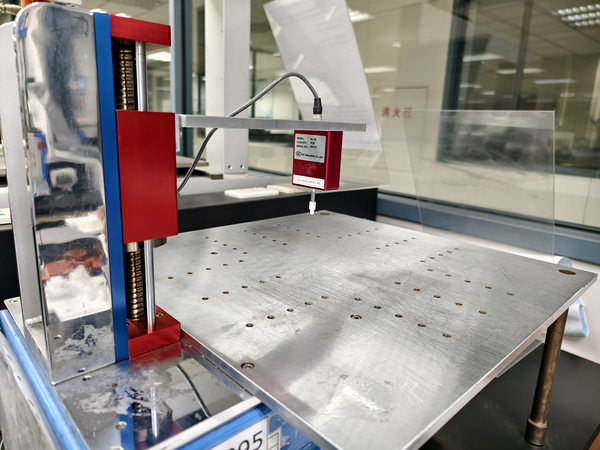

在按键寿命测试、行程力值测试及环境可靠性测试中，工程师经常会遇到各种失效现象。准确识别失效模式并依据标准判定是否合格，是保障产品质量的关键。本文系统梳理按键寿命测试中常见的六类失效模式及其对应的标准判定依据。

一、力值衰减超差

现象描述

经过数万次按压后，按键的峰值力或导通力明显下降，手感变软，甚至出现虚位。

原因分析

金属弹片或弹簧疲劳，弹性系数降低

导电橡胶老化，回弹力下降

塑胶支柱蠕变变形

标准判定依据

GB/T 14081 规定：寿命测试后，按键操作力变化率不应超过初始值的 ±30%

IEC 62137 要求：在规定次数（如10万次）后，峰值力衰减≤20%

企业常见判据：通常要求衰减率＜25% 且无手感明显变化

若衰减超差，即使按键仍能通断，也应判为不合格。

二、接触电阻超标

现象描述

按键在按压状态下，导通电阻异常升高（如从正常20mΩ升至100mΩ以上），甚至出现时通时断的抖动。

原因分析

金属触点镀层磨损或氧化（如镀金层磨穿露出镍底）

碳粒或导电橡胶表面污染

触点间异物或水汽进入

标准判定依据

EIA-364-23（低电平接触电阻测试）：寿命测试后，接触电阻不应超过规定限值（通常为100mΩ，航天级≤10mΩ）

GB/T 5095：接触电阻变化率＞初始值50%即判失效

客户自定义：消费电子常要求≤50mΩ，且无瞬间断连

注意：接触电阻应在干电路（≤20mV，≤100mA）条件下测量，避免氧化膜被击穿导致虚假合格。

三、结构断裂或键帽脱落

现象描述

按键支柱根部断裂、键帽卡钩崩缺、或整个按键从PCB上脱焊。

原因分析

结构设计应力集中（直角过渡无圆角）

材料韧性不足（如使用过脆的POM或ABS）

剪切力或侧向推力超出设计极限

标准判定依据

GB/T 38069 要求：按键在经受规定侧向力（如25N）后，无可见裂纹或脱落

MIL-STD-883：目视检查放大20倍，不允许出现任何结构裂纹

通用判定：任何结构破损、脱落或焊点开裂，直接判为不合格

四、导通行程偏移过大

现象描述

按键从初始位置到电路导通所需的位移量（导通行程）超出规格书范围，例如设计0.3mm±0.1mm，实测达到0.6mm。

原因分析

橡胶圆顶老化塌陷

弹片塑性变形，下压行程变大

PCB 按键焊盘高度变化

标准判定依据

客户规格书：通常规定导通行程公差为±0.1mm或±30%

IEC 61076-1：行程终点位置漂移不超过初始值的30%

可接受范围：一般导通行程偏移＜0.2mm，且不影响通断时序

若导通过晚，可能导致用户压到底才触发，体验极差；若导通过早（行程为负或零），则可能未按即通，属严重失效。

五、回弹不良或卡滞

现象描述

按键按下去后无法顺畅回弹，或回弹过程有明显的粘滞感、异响，甚至卡死不回位。

原因分析

键帽与壳体孔壁干涉（热膨胀或毛刺）

回弹机构（弹簧、弹片、橡胶）失效

异物进入间隙（灰尘、锡珠）

标准判定依据

GB/T 14081 要求：按键复位应正常，无卡滞现象

EIA-364-09：回弹时间应与初始值差异≤5ms

简易判定：手动将按键压下后释放，应完全回位至初始位置；用50g砝码置于键帽上，不应下沉

现象描述

如鼠标微动、轻触开关，按压的“咔哒”声明显变小、变闷或消失。

原因分析

弹片撞击力减弱

消音油脂老化变稠

壳体共鸣腔变化

标准判定依据

客户主观标准：通常要求与初始样品相比无显著性差异

客观测量：声压级变化≤±3dB（按IEC 60645-1方法测试）

工程判据：若有声按键测试后无声或声音异常，判不合格

结语

按键寿命测试的失效模式多种多样，但大多数都可以通过力值曲线、接触电阻和目视检查系统识别。标准判定的核心原则是：产品在按键寿命测试后，仍应满足设计规格书中的所有功能与机械要求，而不仅仅是还能导通。优尔鸿信检测建议企业在设计阶段就明确各项指标的允收范围，并委托第三方检测实验室依据对应标准进行测试与判定，确保结果的公正性与可追溯性。
