特性阻抗测试：解决 PCB/PCBA 高速信号传输难题

电子制造业痛点—高速化趋势下的阻抗挑战

随着消费电子、服务器、AI 芯片等产品向高速化、小型化发展，PCB/PCBA 的信号传输速率已突破 10Gbps，甚至达到 40Gbps 以上。传统生产工艺中，PCB 走线线宽偏差、介质层厚度不均、焊接虚焊等问题，都会导致特性阻抗突变，引发信号失真、误码率升高，严重影响产品性能。

在电子制造业竞争白热化的当下，产品性能稳定性直接决定市场竞争力。特性阻抗测试作为 PCB/PCBA 质量管控的核心环节，已成为电子企业常规且非常重要的质量保障手段。

电子制造业特性阻抗测试对象与标准

• 核心测试对象：包括高速 PCB 走线（如 PCIe、DDR、SATA 接口走线）、柔性电路板（FPC）、半导体封装基板、USB-C/HDMI 等连接器，以及 PCBA 焊接点。

• 关键行业标准：遵循 IPC-TM-650 2.5.5.7a（PCB 特性阻抗测试）、IEC 61196-1（同轴电缆组件）、Intel 技术标准等，其中高速场景（≥10Gbps）阻抗公差要求严格控制在 ±5% 以内。

特性阻抗测试—赋能电子制造业升级

特性阻抗测试实际用途

• 研发阶段：验证 PCB layout 设计合理性，优化线宽、线距、介质层参数，从源头规避阻抗问题，缩短研发周期。

• 生产阶段：实现批量 PCB/PCBA 阻抗一致性检测，快速识别不合格产品，提升生产合格率，降低返工成本。

• 品质提升：保障高速信号传输稳定性，减少产品售后故障，提升品牌口碑。

优尔鸿信检测测试服务方案

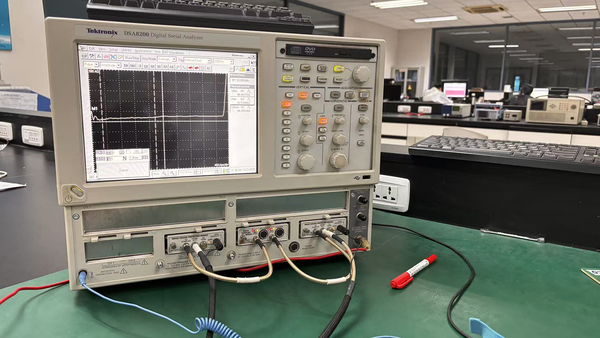

优尔鸿信检测针对电子制造业推出定制化特性阻抗测试服务：采用微带线探头、Pogo-Pin 测试针床等专用夹具，适配不同类型 PCB/PCBA 测试需求；支持多通道并行测试，提升批量检测效率；提供详细测试报告，包含阻抗波形、偏差数据及优化建议，助力企业精准解决质量问题。

无论您是消费电子厂商、半导体企业，还是服务器制造商，我们都能凭借扎实的技术和高效服务，为您的产品质量筑牢防线。立即咨询，获取测试方案评估。
