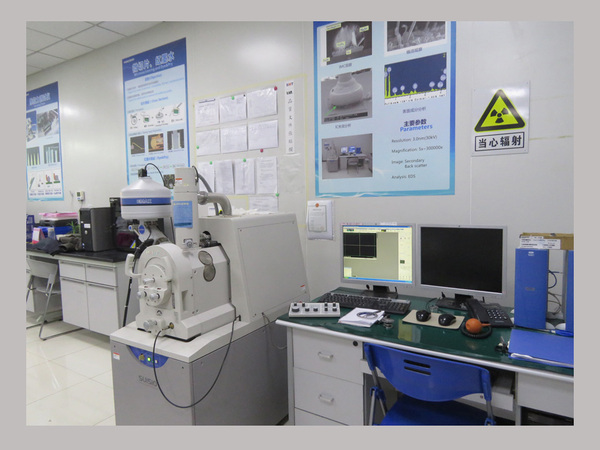

电子及半导体领域精准检测：钨灯丝扫描电镜测试

电子及半导体行业中，纳米级制造精度是核心竞争力保障，微米级划痕、焊接缺陷等微观问题易导致芯片失效、设备停机，造成严重经济损失。钨灯丝扫描电镜测试凭借高分辨率观测、精准缺陷定位及全流程适配能力，已成为电子元器件研发、半导体制造及失效分析的关键技术，为质量管控与技术突破提供重要支撑。

精准契合电子半导体行业核心检测需求

电子及半导体检测需同时满足纳米级观测、无损伤检测、高效分析及成本可控需求，钨灯丝扫描电镜可精准匹配上述需求：

• 3-5nm分辨率能清晰捕获光刻线条、镀层裂纹等细节；

• 支持5-10kV低加速电压，降低敏感样品损伤风险；常

• 规样品1-2小时内完成形貌与成分分析，紧急失效分析4小时可出初步结果，适配快速整改需求。

从生产到失效的缺陷精准识别

扫描电镜贯穿电子及半导体质量管控全流程：电子元器件生产阶段，可检测PCB线路腐蚀、焊盘脱落等缺陷（最小识别0.1mm划痕），观测电容电阻电极镀层均匀性与氧化状态；某消费电子企业通过该技术发现电阻镀层5%针孔率，及时叫停生产，规避500万件不合格品风险。

半导体芯片制造中，该技术是核心质控手段：晶圆阶段检测颗粒污染、氧化层缺陷；光刻后测量线条宽度与平整度；封装阶段分析焊接界面虚焊、空洞等问题。某芯片封装企业借此定位焊接良率80%的根源为温度不足导致的界面空洞，工艺优化后良率提升至99.2%。

故障根源的高效定位

产品失效后，该技术可高效定位根源：某厂商通过观测充电接口引脚硫化腐蚀痕迹，结合EDS确定为汗液硫元素导致，优化镀层后故障发生率降90%；某LED灯珠失效案例中，检测发现芯片电极氧化层，追溯为散热设计缺陷，优化后寿命延长3倍。

上述分析效果源于其“形貌-成分”一体化优势：二次电子信号呈现高分辨率形貌，搭配EDS精准识别元素组成，快速锁定失效根源并支撑工艺优化。

检测效能提升的重要保障

针对电子行业特殊需求，优尔鸿信检测提供测试服务配套专属保障：

• 静电敏感样品采用防静电操作；

• 纳米级芯片检测优化物镜参数至3nm分辨率；

• 测试报告含缺陷图、成分数据及失效机理建议，可针对研发、量产、失效等场景提供定制方案。

电子及半导体行业竞争核心是精度与可靠性，精准微观检测是关键支撑。若您有元器件缺陷排查、芯片质控、失效分析等需求，可联系优尔鸿信检测，20年+行业经验团队与技术，提供可靠质量分析支持。
