触针法与干涉法表面粗糙度检测技术对比

工欲善其事，必先利其器。选择正确的表面粗糙度检测方法，是获得可靠数据的前提。作为拥有完整检测方案平台的机构，我们经常被客户问及：“我们应该用哪种设备？”本文将深度解析接触式与非接触式两大技术流派的原理、优劣与适用场景，助您做出明智选择。

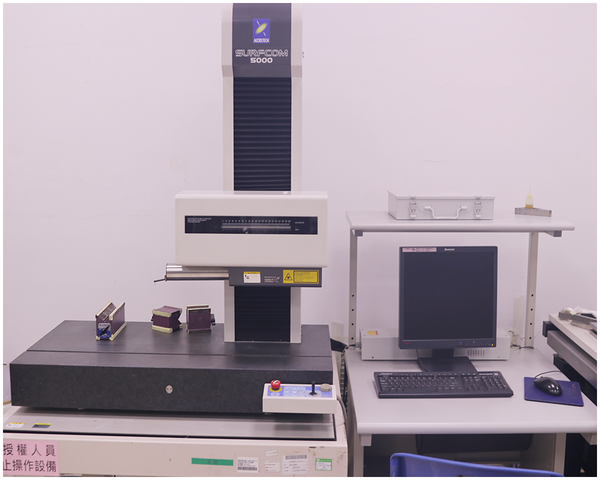

一、 接触式测量：黄金标准的触针式轮廓仪

这是目前实验室和工厂主流、常用的测量方法。

工作原理：一个半径极小（通常2μm）的金刚石触针，以恒定轻压在工件表面匀速滑行。表面的微观起伏使触针产生垂直位移，该位移被转换为电信号，经处理后得到粗糙度参数和轮廓曲线。

核心标准：遵循ISO 4287、ASME B46.1、GB/T 3505等国际/国家标准。

优点：

• 直接可靠：直接接触表面，测量结果稳定，是验收的公认依据。

• 抗干扰强：对工件颜色、材质、反光性不敏感。

• 功能全面：可测量包括Ra、Rz、Rsm在内的几乎所有参数，并能绘制轮廓曲线。

缺点：

• 可能存在测力：对于极软材料（如软铝、塑料、涂层），存在划伤风险。

• 测量速度慢：逐点扫描，效率相对较低。

• 对尖锐边缘和深窄槽测量困难。

二、 非接触式测量：新兴的光学3D测量技术

主要包括白光干涉仪和激光共聚焦显微镜。

工作原理：

• 白光干涉仪：利用光源的分光器，将光束分别投射到参考镜和样品表面。当两束光反射回来相遇时，会因光程差产生干涉条纹，通过分析条纹变化，重建出表面的3D形貌。

• 激光共聚焦显微镜：通过一个针孔滤除焦平面以外的杂散光，逐点扫描并获得高分辨率的3D图像。

优点：

• 绝对无损：无接触，适用于任何软、脆、粘性材料。

• 测量极快：可瞬间获取数十万甚至上百万个数据点，生成3D形貌图。

• 数据分析丰富：不仅能得到传统2D参数，还能计算3D参数（如Sa, Sq），进行纹理、体积、台阶高度等高级分析。

缺点：

• 对表面敏感：透明、高反光、吸光表面测量困难，可能需要喷粉处理。

• 设备成本高。

• 环境振动敏感，需要稳定的测量环境

三、 如何选择：一张表格为您解惑

结语：

没有一种方法是万能的。触针式是解决绝大多数工业问题的标准答案，而光学3D测量则是应对特殊材料、进行前沿研发的超级武器。在优尔鸿信检测的实验室，两类设备协同工作。我们的工程师会根据您的材料、精度要求和预算，推荐合适的检测方案，确保您以更高的性价比，获得最需要的数据。
