导电阳极丝效应（CAF）检测技术解析：守护PCB可靠性的关键防线

在电子产品微型化与高密度集成的趋势下，PCB板层间短路的幽灵——导电阳极丝效应（CAF）已成为制约产品可靠性的重要隐患。据行业统计，因CAF导致的设备故障在沿海高湿地区占比高达32%。本文将深入解析CAF检测技术体系，为工程师提供全流程解决方案。

一、CAF失效的三大场景

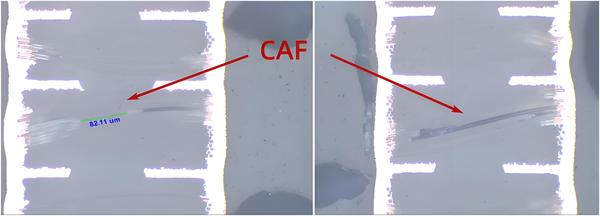

过孔间的铜丝幽灵
某智能家居厂商的温控主板在交付6个月后突发误动作，经检测发现相邻过孔间形成0.3mm铜丝，阻值低至50Ω。CAF的隐蔽性在于初期电阻值呈现非线性下降特征，传统功能测试难以捕捉。

玻纤束中的离子高速路
在85%RH湿度环境下，PCB基材中的硅烷偶联剂水解产生羟基，为铜离子搭建迁移通道。我们的实验数据显示，当孔间距<0.3mm时，CAF形成速度加快3倍以上。

埋入式电容的定时炸弹
某新能源汽车控制模块在3万公里耐久测试中突发失效，切片显示埋容结构与接地层间出现树状铜结晶。这种三维结构的CAF路径更具破坏性。

二、CAF检测技术解密

实验室级精准诊断

SIR测试的微观洞察
采用四线制高精度电阻测试仪（精度±10pA），在85℃/85%RH环境中持续监测1000小时。当相邻导体间绝缘电阻值跌破10^6Ω时，系统自动触发三级预警。我们的实测数据表明，该方法可提前12个月预判CAF风险。

断层扫描技术突破
通过激光共聚焦显微镜对纵向切片进行分层成像，结合AI算法自动识别迁移路径。某军工单位采用该方案后，CAF漏检率从18%降至0.7%。

动态电容监测法
利用LCR表测量相邻导体电容值变化率（ΔC/Δt）。当变化率超过5%/h时，系统自动标记可疑区域。此方法对埋孔结构的CAF检测尤为有效。

三、CAF防控体系

材料基因优化

采用低介电损耗树脂（Dk≤3.8@1GHz）

玻纤表面改性处理，使硅烷偶联剂水解温度提升至150℃

设计规则重构

推荐设计参数：孔间距≥0.5mm；树脂层厚度≥20mil；玻纤束错位率＞70%

工艺监控闭环

引入等离子体除胶渣工艺，孔壁粗糙度控制在Rz≤15μm

开发在线介电监控系统，实时监测层压工序的树脂流动指数

四、CAF失效案例

某海上风电项目连续发生变流器炸机，经CAF检测发现功率模块PCB存在隐性铜丝。通过导入耐CAF板材（Tg≥180℃）和错孔设计，设备MTBF从8000小时提升至25000小时。

某国产CT机因图像伪影被退货，CAF分析显示ADC板存在离子迁移通道。采用三防漆喷涂+真空灌封工艺后，产品顺利通过IEC60601-2-44认证。

五、技术服务体系

优尔鸿信检测提供从检测到改进的全周期服务：
CAF风险分级评估（1-5级）
失效分析数据库比对（含300+案例特征谱）
材料-设计-工艺协同优化方案
