芯片开封测试：拆解芯片黑匣子的“侦探技术”

芯片开封测试：拆解芯片黑匣子的“侦探技术”

一、芯片是个“黑匣子”？开封测试来“破案”

想象你有一部手机，突然某天屏幕显示异常，但维修店却说“芯片坏了”。这时候，你可能会好奇：芯片到底哪里坏了？为什么不能直接“看”到问题？

答案就是芯片开封测试！
芯片就像一个精密的“黑匣子”，被封装材料（塑料、陶瓷等）包裹，内部电路和结构肉眼不可见。而开封测试就是通过特殊手段“打开”这个黑匣子，让工程师像侦探一样，找到芯片失效的“犯罪证据”。

二、芯片开封测试的“三大绝招”

1. 化学开封：用“酸性魔法”溶解封装

原理：用强酸（比如发烟硝酸、硫酸）像“溶解”一样腐蚀掉芯片外部的封装材料，露出内部结构。

像什么：就像用酸性清洁剂去除旧手机外壳，但需要精准控制时间和温度，否则可能“烧坏”芯片内部！

2. 激光开封：精准的“光之刀”

原理：用激光束像“激光雕刻”一样，精准去除封装材料，避免损伤芯片表面。

像什么：类似用激光切割机在蛋糕上刻花纹，但精度要高得多！

3. 机械开封：物理“拆解”

原理：用切割机、研磨机等工具“硬核拆解”，适合简单封装的芯片。

像什么：就像用美工刀小心翼翼地拆开一个包裹，但一不小心可能“手滑”损伤内容物！

三、开封后的“探案”流程：从“拆封”到“破案”

1. 拆封前的准备

清洁芯片：先用超声波清洗机去除表面污渍，就像给手机屏幕贴膜前要擦干净。

选对“武器”：根据芯片类型选择化学试剂或激光参数，比如金线用硝酸，铜线可能需要混合酸液。

2. 开封操作

化学开封：滴酸→加热→等待→清洗，像“化学实验”一样，但必须戴手套和护目镜！

激光开封：调整激光功率和扫描路径，像“雕刻师”一样精准“雕刻”出芯片窗口。

3. 探查内部

显微镜观察：用光学显微镜看芯片表面是否有裂纹、键合线是否断裂，就像用放大镜找手机屏幕的划痕。

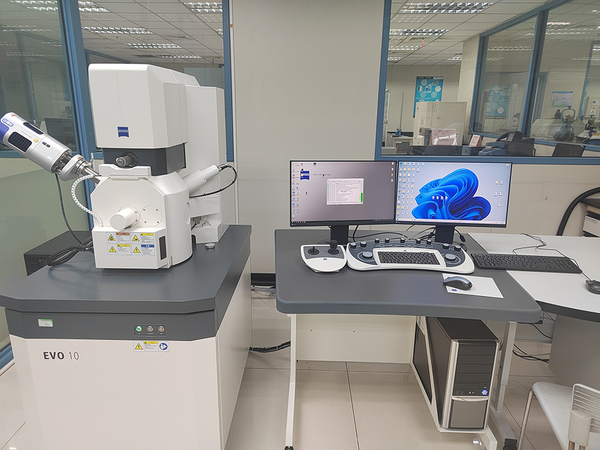

高阶工具：扫描电镜（SEM）像“超级显微镜”，能看到原子级细节；能谱仪（EDS）像“元素探测器”，分析材料成分。

4. 电学验证

关键一步：开封后测试芯片是否还能正常工作，如果“挂了”，说明开封可能损伤了它！

四、为什么要“开盖”？三大核心用途

1. 失效分析：找到芯片的“病根”

场景：手机突然死机、电脑蓝屏，怀疑是芯片故障？

作用：通过开封找到内部缺陷，比如金属线断裂、焊点虚焊，甚至封装材料分层。

2. 逆向工程：偷师芯片的“秘密”

场景：竞争对手的芯片性能更好，想研究它的设计？

作用：分析内部电路布局、工艺节点，甚至破解专利设计（当然要合法合规哦！）。

3. 质量控制：揪出封装的“瑕疵”

场景：工厂生产过程中，芯片批次出现异常？

作用：检查键合线是否合格、封装材料是否有气泡，确保工艺达标。

五、操作中的“坑”与“避坑指南”

安全第一

化学开封时，酸液可能“咬人”！必须在通风柜操作，戴好防护装备。

激光束可能烫伤皮肤或引燃易燃物，千万不能直视激光！

操作技巧

控制腐蚀时间：酸液泡太久可能腐蚀芯片表面，就像泡太久的咖啡会发苦。

轻拿轻放：镊子夹芯片时像捏鸡蛋，避免划伤或掰断键合线。

数据记录

每一步都要拍照记录，比如开封前后的对比图，方便后续分析。

六、总结：芯片开封测试，科技界的“福尔摩斯”

芯片开封测试就像给芯片做“解剖手术”，帮助工程师从微观世界中找到问题根源。无论是维修故障设备、优化生产工艺，还是破解技术秘密，这项技术都是芯片行业的“秘密武器”。
