FTIR：高分子材料检测界的“分子指纹识别器”

FTIR：高分子材料检测界的“分子指纹识别器”

引言：从“神秘黑盒”到“得力助手”

记得我刚入行时，第一次接触FTIR（傅里叶变换红外光谱仪）时，它就像一个“黑匣子”——仪器嗡嗡作响，屏幕上跳动着一堆波峰波谷，我却完全看不懂。直到一位老前辈指着谱图说：“你看，这个波峰是聚酯的‘身份证’，那个是尼龙的‘小秘密’……”我才恍然大悟：原来FTIR是给材料做“分子指纹”的神器！

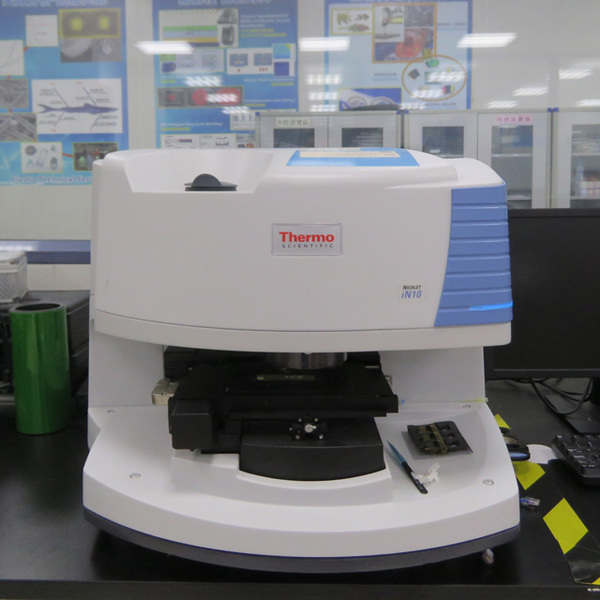

一、FTIR：如何“看透”材料的“分子身份证”？

1. FTIR的超能力：给分子拍“X光片”

原理超简单：
材料中的化学键（比如C-O、C=C）会像“指纹”一样，对特定波长的红外光产生吸收。FTIR就像一位“光谱魔法师”，通过分析这些吸收信号，就能告诉你材料的成分、结构甚至掺杂了什么添加剂。

神器操作三步走：

制样：把材料做成薄片（比如把塑料颗粒和溴化钾混匀压成透明片）。

扫描：仪器发射红外光，记录材料吸收后的光谱图。

比对：把测得的“指纹”和标准库里的“身份证”一对比，真相大白！

2. 新手必知的“制样冷知识”

固体样品：

压片法：适合粉末，但要注意KBr（溴化钾）必须干燥，否则水峰会干扰谱图（我曾因没烘干KBr，把聚乙烯误判成聚酯！）。

ATR法：适合小样品或薄膜，直接贴在晶体上测，省时省力（比如分析手机壳表面涂层，不用破坏样品）。

液体/气体：

液体用液体池，气体用气室，记得提前干燥处理（否则水汽会“霸占”3000-3500cm⁻¹的波段，掩盖关键信号）。

二、FTIR的“超能力”实战案例

案例1：帮客户揪出“假塑料”

问题：客户投诉塑料齿轮强度下降，怀疑供应商掺了回收料。

操作：

用FTIR测新旧批次样品：新批次谱图干净，旧批次在1100 cm⁻¹附近多出一个峰（C-O键），说明掺了含有酯类的回收料！

结果：客户追回损失，供应商被曝光！

案例2：找到失效涂层的“元凶”

问题：某电子元件表面涂层脱落，客户怀疑是污染导致。

操作：

用显微红外附件定位微米级区域，发现表面有硅氧键（Si-O）的特征峰——原来是清洁剂残留！

结果：客户调整工艺，问题解决！

三、新手避坑指南：FTIR的“反直觉”陷阱

1. “水”是隐形杀手

血泪教训：曾有一批聚乙烯样品谱图异常，后来发现是KBr未干燥，水峰（3200-3600cm⁻¹）完全掩盖了C-H峰！

对策：样品和KBr必须彻底干燥，测试前检查环境湿度（<50%为佳）。

2. “峰位误判”是大坑

常见误区：只看一个峰就下结论，比如C=O峰（1700 cm⁻¹）可能属于尼龙或聚酯，需结合其他峰综合判断。

技巧：多参考标准谱图，用软件的“峰归属”功能辅助分析。

3. 设备维护小贴士

干涉仪怕灰尘：定期更换干燥剂，别让仪器“感冒”！

ATR晶体怕脏：用乙醇擦拭后，记得用氮气吹干，否则残留会污染下个样品。

四、FTIR的“小缺点”与“大智慧”

1. 它也有“盲区”

检测不了非极性键：比如C-C、C-H（这时候得请拉曼光谱或核磁共振来帮忙）。

定量分析需谨慎：适合定性或半定量，复杂体系建议配标样曲线。

2. 联用技术才是“王道”

TGA-IR联用：边加热边测，看材料分解时释放什么气体（比如塑料燃烧会放CO₂、H₂O）。

GC-IR联用：先用气相色谱分离混合物，再用红外“精准识别”每个成分。

五、给新人的“通关秘籍”

建立你的“分子指纹库”：

多测试标准样品，记住常见材料的特征峰（比如聚丙烯的CH₂峰在2900 cm⁻¹附近）。

善用软件工具：

OMNIC软件的“库检索”功能很强大，但别完全依赖，多手动比对！

多和“老伙计”们合作：

DSC测热性能，TGA测分解温度，SEM看微观结构——综合分析才能“无懈可击”。

结语：FTIR不是“万能钥匙”，但它是“聪明钥匙”

二十年前，我曾以为FTIR只是冷冰冰的仪器；现在，我把它当作一位“老朋友”——它不会说话，却能用光谱告诉你材料的“前世今生”。
