DisplayPort信号完整性检测技术入门指南

DisplayPort信号完整性检测技术入门指南

（优尔鸿信检测基于VESA1.2/1.4a标准与工业实践）

一、DisplayPort技术特性与检测必要性

基础特性

差分传输机制：采用Tx+/Tx-差分对传输数据，具备抗共模干扰能力，适用于高速信号场景（如4K/8K视频）。

双向通信架构：通过AUX通道实现源端(source)与接收端(sink)的握手协议（如EDID读取、DPCD寄存器配置），需同步验证控制信号完整性。

检测价值

识别信号失真（如抖动、过冲）、链路衰减等问题，确保设备兼容性（如显卡-显示器匹配）；

满足VESA认证要求，规避HDCP内容保护失效风险。

二、DisplayPort 信号完整性检测项目及原理

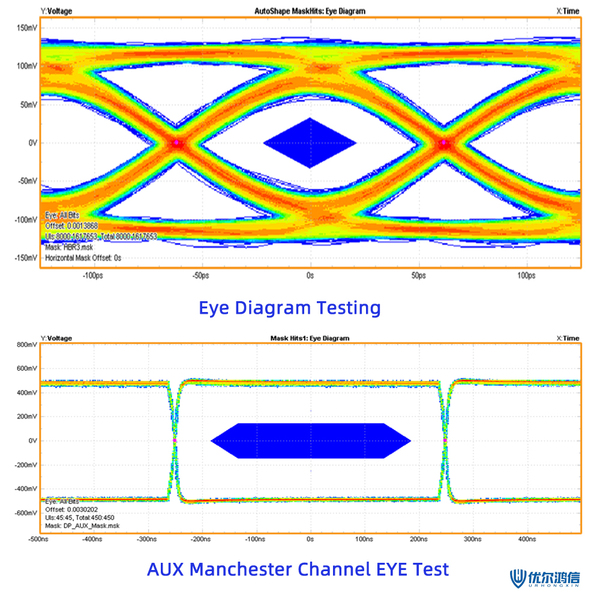

眼图分析（Eye DiagramTest）

形成原理：叠加多个信号周期生成"眼睛"形状，直观反映信号质量。

关键参数：

眼高（Eye Height）：垂直开合度，衡量电压噪声容限（≥100mV合格）；

眼宽（Eye Width）：水平开合度，评估时序抖动容限（通常≥0.3UI）。

抖动测量（JitterMeasurement）

非ISI抖动：排除码间串扰的影响，要求总抖动（TJ）<0.15UI（以DP1.4为例）。

测试工具：需使用带宽≥20GHz示波器配合De-skew算法处理。

预加重/均衡验证

RBR/HBR预加重电平：补偿高频损耗，验证发送端增益是否符合VESA电平表（如0dB/3.5dB/6dB档位）。

接收端均衡能力：通过回波损耗（S11）测试验证sink端自适应补偿性能。

AUX通道完整性

曼彻斯特编码验证：检查辅助通道的眼图与误码率（BER<1e-12）。

DPCD寄存器读写测试：模拟EDID协商过程，验证热插拔检测（HPD）信号响应。

三、Display Port 信号完整性检测设备配置

标准测试配置

仪器：高速示波器（如Key sight Infinities系列）、BERT Scope误码仪、VESA认证夹具；

软件：DP合规性测试套件（如TeledyneLeCroy QualiPHY）。

四、常见问题与解决策略

五、DisplayPort 信号完整性检测延伸学习建议

标准文档：精读《VESADisplayPort PHY Compliance Test Specification》1.4a版（重点关注第4章测试方法论）；

仿真工具：掌握HyperLynx或ADS进行预检测仿真，缩短实测调试周期；

案例库建设：建立企业级失效模式库（如EMI耦合导致眼图塌陷的典型案例）。
