冷热冲击试验技术解析：从原理到实践

冷热冲击试验技术解析：从原理到实践

一、定义与原理

冷热冲击试验（Thermal Shock Testing）是一种通过极速温度切换模拟产品在极端温差环境下耐受能力的可靠性测试方法。其核心原理是利用材料热胀冷缩效应和异质材料热应力，暴露产品在快速温变中产生的潜在缺陷，例如焊点开裂、密封失效等。

二、试验目的与应用

研发阶段：快速暴露设计缺陷（如PCB分层、元器件虚焊），支持迭代优化。

量产阶段：验证产品符合GB/T2423.22、IEC60068-2-14等标准要求，确保批次稳定性。

筛选场景：作为ESS（环境应力筛选）手段，剔除早期故障产品。
常应用领域包括：

电子设备（芯片/PCB/显示屏）

汽车零部件（车灯/传感器）

航空航天组件。

三、试验标准体系

四、试验设备与关键技术

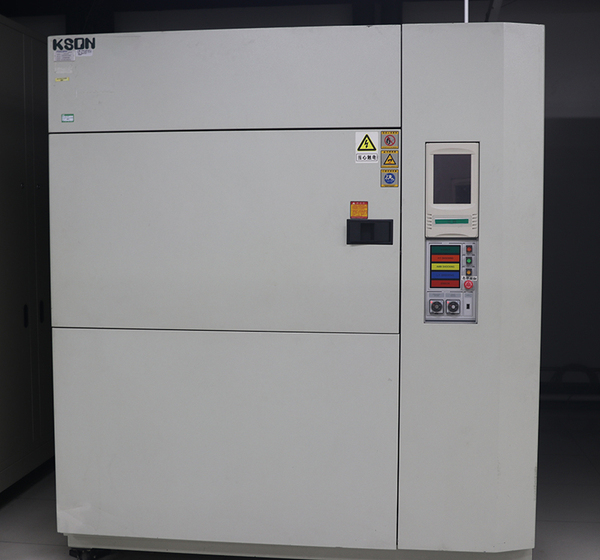

设备类型

两箱式：通过吊篮在高温箱（+150℃）与低温箱（-70℃）间自动切换，转换时间≤10秒，适合模拟骤变环境

三箱式：独立测试区通过风道切换温度，支持常温过渡，适合需稳定恢复的试验

关键参数控制

温度范围：常规-70℃~+220℃，特殊需求可定制

驻留时间：根据热容特性选择30min~2h

循环次数：通常50~300次

五、典型试验流程（以IEC60068-2-14为例）

预处理（25℃/4H）→ 初始检测 → 高温暴露（90℃/30min）→ 5秒切换 → 低温暴露（-40℃/30min）→ 循环300次 → 常温恢复 → 失效分析

六、常见失效模式

材料失效

塑料壳体脆裂（低温韧性不足）

金属镀层剥离（CTE不匹配）

结构失效

螺丝松动（热膨胀导致预紧力损失）

密封圈泄漏（弹性体永久变形）

电气失效

BGA焊点断裂（锡须生长）

电容容值漂移（电解质特性变化）

七、试验设计要点

温度梯度控制：避免因样品热容差异导致内部应力集中。

失效判定标准：需结合功能测试（如绝缘电阻、振动复测）。

加速模型选择：Coffin-Manson公式适用于金属疲劳寿命预测。

结语

冷热冲击试验作为可靠性工程的核心手段，需要综合材料学、热力学和失效物理等多学科知识。随着新能源汽车、5G设备对可靠性要求的提升，试验方法正朝着更高温度速率（≥50℃/min）和多应力耦合方向发展。工程师需持续关注ASTMD5420、JESD22-A104等新兴标准
