在USB2.0高速传输（480 Mbps）场景中，信号质量直接决定设备稳定性与兼容性。眼图检测作为硬件工程师的“诊断利器”，通过量化信号完整性，帮助开发者定位设计缺陷、优化传输性能。优尔鸿信检测将从原理到实操，从本文解析这一技术的核心要点。

一、什么是USB2.0眼图？

眼图是通过示波器将高速数字信号波形按时间轴分割并叠加形成的统计图形，其形似人眼而得名。两个关键价值：

信号质量可视化：开口大小反映电压容限（眼高）和采样窗口（眼宽），闭合则预示误码风险；

干扰因素定位：抖动、噪声、码间串扰等均会改变眼图形状，如边缘模糊提示阻抗失配。

二、眼图检测的核心流程与工具

1. 硬件设备搭建

示波器：推荐Keysight 9000系列或LeCroy 650ZI（带宽≥2.5 GHz）；

测试夹具：如E2645系列，用于连接被测设备（DUT）与示波器；

差分探头：确保准确捕获USB差分信号（D+/D-）。

2. 软件与测试模式配置

Host端测试：通过串口指令控制USB控制器进入 Test Packet Mode，持续发送测试波形（如Rockchip平台需发送特定寄存器指令）；

Device端测试：使用 XHCI Electrical Test Tool 软件切换至测试模式，并配合夹具调整信号路径。

3. 信号捕获与参数分析

波形叠加：设置示波器时基（5ns/div）和电压刻度（125mV/div），捕获至少2000个波形周期；

模板对比：根据线缆长度选择 Near End模板（≤10cm）或 Far End模板（＞10cm），后者对衰减容忍度更低；

关键参数：眼高（≥400mV）、眼宽（≥0.5UI）、抖动（≤0.2UI），需符合USB-IF规范。

三、典型问题与优化策略

1. 眼图闭合或畸变

原因：差分阻抗偏离90 Ω（如PCB走线设计不当）、电源噪声干扰；

优化：添加阻尼电阻（Damping Header）或优化电源滤波电路。

2. 抖动过大

原因：时钟同步误差、信号上升/下降时间不匹配；

优化：缩短走线长度、选用低抖动时钟源。

3. “双眼皮”现象

原因：码间串扰（ISI），常见于长线缆或非屏蔽传输环境；

优化：增加屏蔽层、调整预加重电路。

四、实战案例：Rockchip平台Host端测试

步骤分解：

设备通过USB线连接测试夹具（J24端口），夹具另一端接入U盘（J18端口）；

通过串口（波特率1500000）进入root模式，下发测试指令激活Test PacketMode；

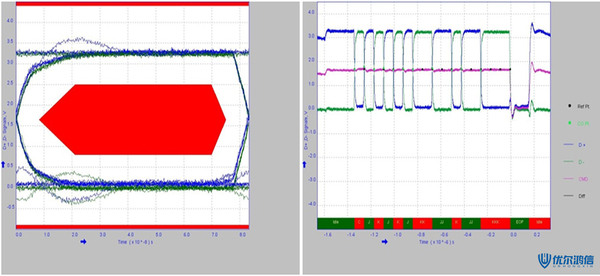

示波器自动生成眼图报告，对比模板判断是否通过认证。

问题定位：某案例中眼宽不足，最终确认为PCB走线阻抗不匹配，调整差分对间距后问题解决。

五、眼图检测的行业价值

认证合规性：USB-IF强制要求眼图测试作为设备认证前置条件；

成本控制：早期检测可避免量产后的批量召回风险；

性能标杆：为USB3.0/4.0等更高速率接口设计提供参考基准。

结语

USB2.0眼图检测是硬件工程师的必备技能，其本质是将抽象的信号质量转化为可量化的图形参数。无论是研发调试还是生产认证，掌握这一技术都能显著提升产品竞争力。记住：清晰的“眼睛”背后，是稳定传输的承诺。
