信号完整性检测:从基础到前沿的技术沉淀与思考发表时间:2025-03-07 09:30 信号完整性检测:从基础到前沿的技术沉淀与思考 一、信号完整性的本质:为什么它决定了电子产品的生死? 信号完整性(SI)的核心,是确保电子系统中信号从发射端到接收端的波形质量和时序关系不因传输路径的物理特性而劣化。从业二十年,我见证过无数产品因SI问题导致批量召回,也参与过从2G手机到5G基站的高速迭代——SI是数字时代硬件设计的底层支撑。 实战案例:一个价值千万的教训 2008年某消费电子项目,因DDR2内存布线未做阻抗控制,信号反射导致系统频繁死机。最终通过TDR(时域反射计)定位到某段走线阻抗从50Ω突变为70Ω,反射系数达20%。该案例让我深刻理解:SI问题不是概率事件,而是物理规律的必然结果。
二、信号完整性的五大关键挑战 1. 反射与阻抗突变 物理本质:信号遇到阻抗不连续点(如过孔、连接器)时产生反射波,与原信号叠加导致波形畸变 检测手段:TDR测试阻抗曲线,要求偏差≤±10%(如PCIe Gen5阻抗目标85Ω±8%) 设计教训:早期PCB设计中忽视via stub效应,导致10GHz以上频段插损陡增 2. 传输损耗与均衡技术 损耗类型:导体损耗(与铜箔粗糙度相关)+介质损耗(板材Dk/Df参数) 实战数据:56G PAM4信号在FR4板材传输30cm后,插损达-35dB@14GHz,需RX端CTLE+DFE联合均衡 3. 串扰与三维场耦合 耦合机制:边缘场耦合(与走线间距/层叠相关)+共同阻抗耦合 典型案例:某服务器主板SATA与PCIe走线平行15mm,导致误码率从1e-12恶化至1e-8 4. 抖动分解与时钟树优化 抖动分类:RJ(随机抖动)服从高斯分布,DJ(确定性抖动)与电路设计强相关 测试方法:用示波器分离RJ/DJ分量,SAS-4要求TJ≤0.15UI@24Gbps 5. 电源完整性(PI)的蝴蝶效应 SI-PI耦合:某5G基站FPGA的1.0V核心电源纹波超标30mV,导致SerDes眼高塌缩15% 解决方案:PDN阻抗分析+陶瓷电容阵列优化,目标阻抗≤1mΩ@100MHz
三、信号完整性检测方法论:从理论到产线的闭环 1. 测试金字塔模型

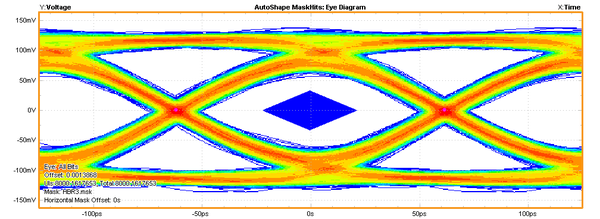

2. 眼图测试:从USB2.0到224G PAM4的技术跃迁 早期应用:2005年测试USB2.0眼图,模板裕量需≥20% 前沿挑战:224G光模块的眼图测试需要256GBaud采样率和SDM(统计分布模型)算法 3. 自动化测试的工业革命 早期痛点:2010年前依赖手动抓波形,单项目耗时300+小时 当前方案:基于PXIe的自动化测试系统,可并行完成S参数扫描、眼图模板验证、误码压力测试,效率提升50倍
四、工具与案例:工程师的"武器库" 1. 核心检测设备演进史 示波器:从4GHz模拟示波器(2003)到110GHz磷化铟采样示波器(2023) 探针系统:同轴点测→MEMS微针阵列,接触阻抗从2Ω降至0.1Ω 2. 典型案例分析库
五、未来十年:信号完整性的技术风口 材料革命 低损耗板材:松下的Megtron6(Df=0.001) vs 罗杰斯的RO3003(Df=0.0013) 硅光集成:Co-packaged optics降低通道损耗 测试范式迁移 基于机器学习的异常检测:用CNN识别眼图中的隐性抖动模式 数字孪生体系:在虚拟原型阶段完成95%的SI验证 3D封装的SI挑战 HybridBonding互连的阻抗控制(目标±5%) 散热导致的材料Dk值漂移补偿算法
结语:信号完整性的思考 信号完整性不是冰冷的参数,而是电子系统生命力的具象表达。从早期凭经验"猜问题",到如今用数据"预见问题",技术演进背后是无数工程师对物理规律的敬畏与探索。希望这篇分享能为同行提供有价值的技术切片,也欢迎共同探讨这个永不过时的技术领域。
