用“侦探思维”揭秘电子制造中的隐形杀手

你的手机突然失灵？可能是它在作怪！

想象一下：你刚买的手机突然黑屏，拆开发现所有零件完好无损，但某个焊接点悄悄裂开了0.01毫米——这就是电子设备中的“无声杀手”：虚焊。
而揪出这种隐形缺陷的“侦探工具”，正是今天要聊的红墨水染色试验。

优尔鸿信检测SMT实验室，多年从事电子元器件检测服务，实验室配备有多种型号的C-SAM、X-RAY、工业CT等无损检测设备，可提供PCB到PCBA各个环节的检测服务。

一、红墨水试验：电子行业的“犯罪现场调查”

核心逻辑：利用红墨水的渗透性，让焊接裂纹“现形”。

• 操作比喻：像侦探喷洒显影粉一样，将红墨水浸入焊点，通过染色痕迹锁定故障位置。

• 适用场景：
  ✅ BGA封装芯片的虚焊检测
  ✅ 精密电路板的工艺验证
  ✅ 产品失效责任判定（是焊接问题还是材料问题？）

二、五步揪出焊接隐患：试验全流程拆解

1. 切割取样：像外科手术般精准

   • 用线切割机将电路板切成“标本”，保留焊点周围25mm安全区，避免二次损伤。

   • 关键细节：低速切割，手稳如显微镜操作！




2. 深度清洁：给焊点“卸妆”

   • 超声清洗机+异丙醇，5分钟洗去松香残留，确保墨水能精准渗透。




3. 红墨水渗透：真空环境下的“染色行动”

   • 真空箱中浸泡1-2小时，让墨水渗入比头发丝细百倍的裂纹。

   • 避坑指南：湿度控制不当会导致“假阳性”（墨水扩散到非缺陷区）。




4. 暴力拆解：撕开真相的时刻

   • 小零件用AB胶+尖嘴钳硬核分离，大零件上拉力机“撕开”焊点。

   • 成败关键：垂直施力！平推会导致断面模糊，证据毁容。

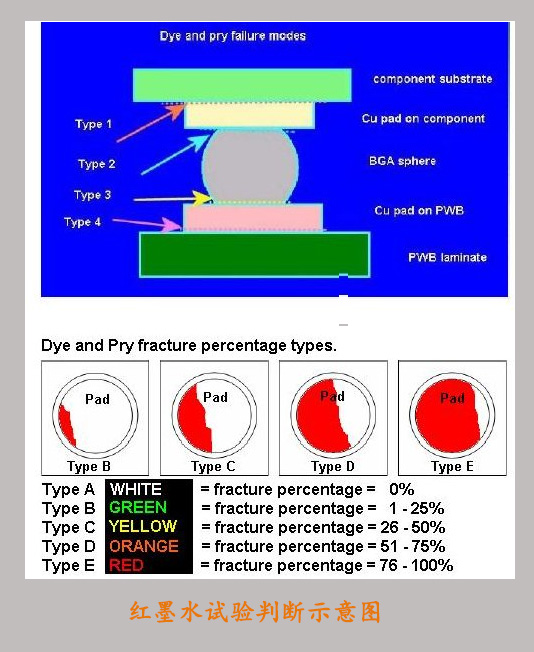

5. 显微镜断案：0.1mm裂缝也不放过

   • 染色面积≥5%？直接判为工艺缺陷！

   • 经典案例：某智能手表厂商通过染色分布图，发现回流焊温度过高导致批量虚焊。






三、为什么工程师又爱又恨它？

四、给技术小白的实用建议

• 何时用它：
  产品频繁故障但X光检测无果时
  新工艺验证期的质量把关

• 替代方案：

  • 非破坏检测：3D X射线断层扫描（CT）

  • 新兴技术：超声波显微成像（精度达微米级）




结语：让隐形缺陷无所遁形

红墨水试验虽“古老”，却是电子制造质检链中不可替代的一环。下次拆修设备时，不妨想象背后这群用红墨水“破案”的工程师——正是他们，守护着每一枚焊点的可靠性。

你有因焊接问题翻车的经历吗？评论区聊聊你的“血泪史”！
