U型管横截面积测量案例

背景：

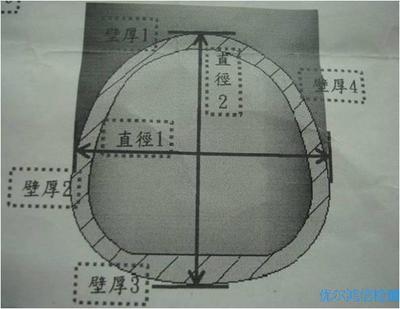

某客户对其铝质U型管横截面积有特殊要求，委托优尔鸿信检测测量其U型管管内横截面积，协助客户管控产品质量。

优尔鸿信检测量测实验室采用国际先进的光学非接触技术进行尺寸量测，在先进性上和国外领先技术拉齐，可为客户提供专业的尺寸量测、量测程序开发、量测系统能力评估、3D扫描、逆向工程及微观表面测量等服务。

测量过程

1.样品前处理

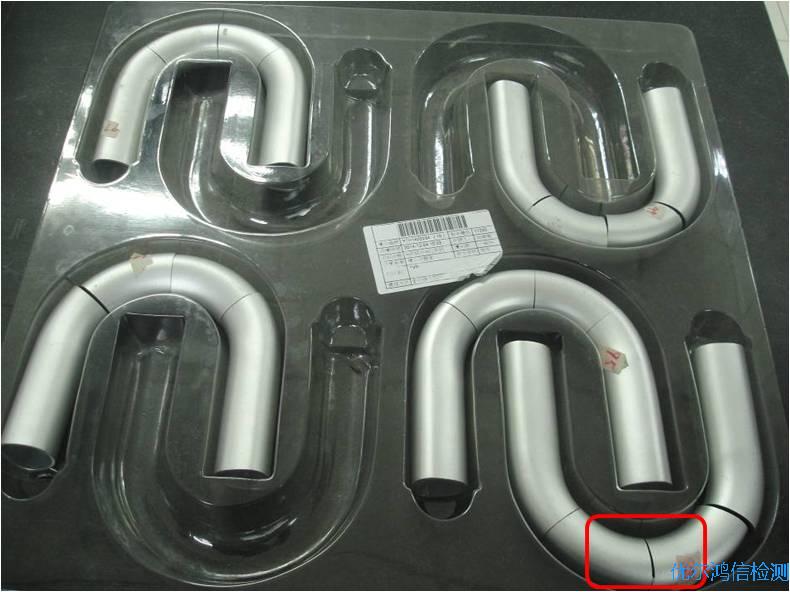

为了方便测量不同位置的截面,需将样品进行切割,去除毛边。

2.样品装夹

样品为非常规小批量尺寸测试，设计专用夹具成本过高，只能采用通用夹具+非常规固定方式。

PS：

1).U型管沿轴线方向弯曲,所以背光被弯曲部份阻挡不可用，只有采用表面光并配合环光得到清晰的图像才可以被VMS自动扫描曲线，所以必须先手动对一周的图像进行确认，保证每一段都可获得清晰的图像。

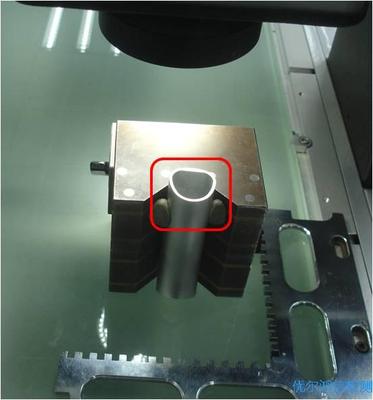

2).为了测量准确，尽可能使样品被测截面平行于VMS玻璃平台，我们采用V形磁铁来定位，保证样品的两条母线分别贴紧V形磁铁的两个平面。

3.测量

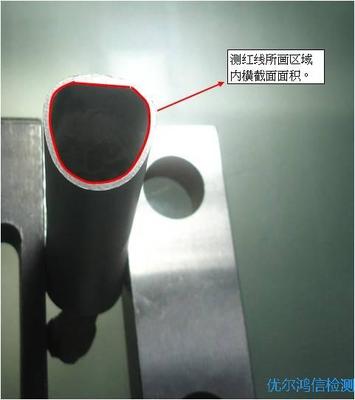

调整适合的光源,选择边界扫描命令，设置好起始点，设置扫描间隔距离，边缘对焦为自动。

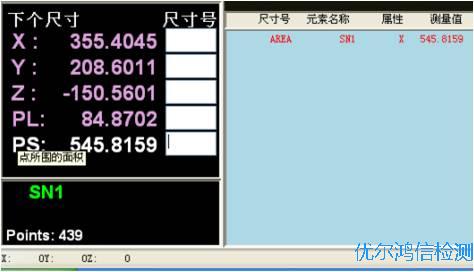

直接输出PS即为扫描点围成的横截面面积。

4.验证

将扫描曲线导入AutoCAD Software计算围成的面积,与VMS输出值结果非常接近,证明输出值是可靠的。
