表面粗糙度符号与含义

表面粗糙度符号与含义

表面粗糙度是指零件表面上具有较小间距和微小峰谷所形成的微观几何形状误差。主要是机械加工过程中切削、表面撕裂挤压、机床振动和摩擦等因素在被加工表面留下的微观起伏。是零件表面评定的重要技术指标之一。

表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切关系，对机械产品的使用寿命和可靠性有重要影响。

表面粗糙度常见参数有：Ra、Rz 、Rp、Rv、Sa、Sz等

Ra评定轮廓算术平均偏差：在一个取样长度内纵坐标值的绝对值的算术平均值。

Rz轮廓最大高度：在一个取样长度内，最大轮廓峰高与最低轮廓谷深之间的距离。（在GB/T3505-83版中Rz曾用于表示‘不平度的十点高度’。）

Rt轮廓总高度：在评定长度内最大轮廓峰高和最低轮廓谷深之间的距离。（由于评定长度≥取样长度，故Rt≥Rz）

Sa评定表面算术平均偏差:在取样面积内纵坐标的绝对值的算术平均值。（3D光学干涉法测量出的面粗糙度，适用于Ra≤0.8微米的表面粗糙度）

Rq评定轮廓的均方根差：在一个取样长度内纵坐标的均方根值。

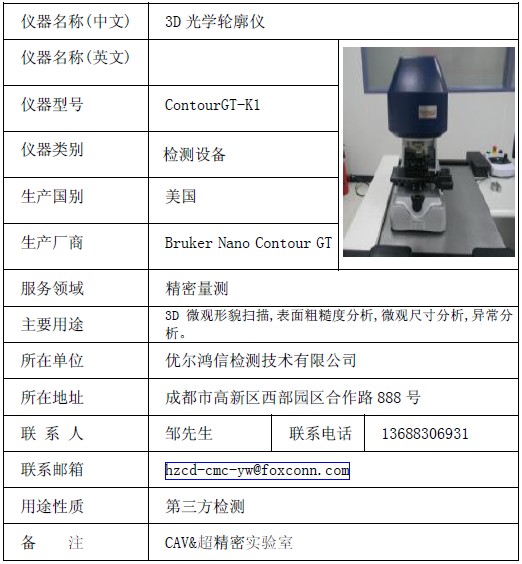

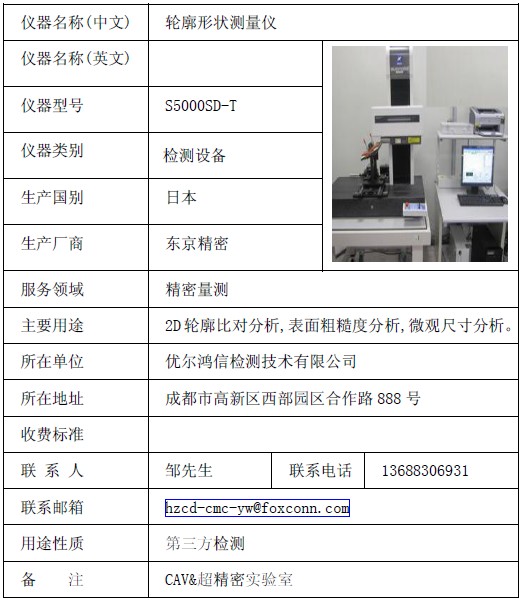

表面粗糙度检测设备
